Kmenová pásová pila PILOUS CTR 750 EV 7,5 kW

Popis produktu

Popis stroje:

Posuv do řezu a zpět je motorický. Motorické výškové nastavování ramene. Ruční manipulace s kmenem. Ovládací panel na pojízdném mostu.

Specifikace:

Zvětšená a zesílená verze populárního modelu CTR 550 umožňuje zpracování kmenů až do průměru 75 cm.

Výkonný motor 7,5 kW zaručuje plný výkon jak při plně profesionálním nasazení, při řezání přesílené kulatiny nebo i při dělení velmi tvrdých materiálů.

Oproti typu CTR 750 E se strojním posuvem do řezu a zpět je tento model pro dosažení co nejvyšší produktivity navíc vybaven i motorovým výškovým nastavením ramene pilového pásu. Automatické najetí na požadovanou tloušťku řezu proběhne po nastavení na barevném dotykovém displeji.

Výškové nastavení ramene pilového pásu je řešeno pomocí řetězového převodu poháněném elektromotorem se šnekovou převodovkou, který je řízen frekvenčním měničem. Na dotykovém displeji se jednoduše nastaví požadovaná tloušťka řezu s možností nastavení potřebného koeficientu prořezu materiálu. Pohyb ramene, řízený pomocí frekvenčního měniče se zpomalením v koncových polohách, zaručuje přesné najetí na požadované hodnoty.

Posuv do řezu a zpět zajišťuje pomocí řetězového převodu elektromotor se šnekovou převodovkou, řízený frekvenčním měničem. Rychlost pojezdu se mění jednoduše otáčením kolečka potenciometru na ovládacím panelu. Koncové, dojezdové polohy jsou proti nárazu zabezpečeny automatickým zpomalením a zastavením. To výrazně zvyšuje komfort obsluhy stroje, zabraňuje chybám lidského faktoru při manuálním nastavení a zvyšuje celkovou produktivitu. Ovládací panel je umístěn na pojízdném mostu ramene pilového pásu. To umožňuje během řezu bližší kontakt obsluhy s řezaným materiálem.

Ideální řešení pro rodinné farmy, stolařské provozy nebo malé pilnice.

Masivně uložené hnací kolo je přes klínový řemen poháněné profesionálním elektromotorem, speciálně vyvažovaným proti vibracím. Celkový příkon stroje 5,5 kW zaručuje nízké provozní náklady a snadné připojení k síti.

Systém napínacího kola se pohybuje v masivním litinovém vedení , což zaručuje dlouhou životnost a přesnost seřízení i při dlouhodobém užívání stroje.

Rameno je osazeno hliníkovými oběžnými koly s přesným vyvážením proti vibracím. V obvodu kola je vysoustružená drážka, ve které je nasazen výměnný klínový řemen z gumotextilu, který tvoří optimální styčnou plochu mezi kolem a pilovým pásem.

Vysokou přesnost řezu a životnost pilového pásu zaručuje profesionální třístranné tvrdokovové vedení pilového pásu ve vodících kostkách a robustní uložení všech rotačních částí. To vše vede dosažení maximální přesnosti řezu jako u profesionálních strojů.

Základem stability stroje jsou masivní ocelové pojezdové sekce, zajišťující optimální vedení mostu ramene pilového pásu. Jsou dostatečně dimenzované i pro udávané maximální průměry zpracovávané kulatiny a z praxe počítají i s velmi tvrdými provozními podmínkami. Délka řezu je u všech typů prakticky neomezená, podle počtu instalovaných sekcí. Pojezdové sekce jsou osazeny robustními, výškově stavitelnými úhelníky a upínači kmene.

CTR 750 používá standardní pilové pásy na dřevo (35 x 0,9 mm), stejné jako u vyšších, plně profesionálních modelů CTR 710, 800, 800 H a 1000 H/40.

Výhodou stroje je, vzhledem k nižší obvodové rychlosti pilového pásu, i možnost použití bimetalových pilových pásů 34 x 1,1 mm, standardně používaných u pásových pil na kov. Hlavní předností je, že odpadá broušení a rozvádění zubů a není nutné ke stroji pořizovat brusku pilových pásů a zařízení pro rozvod zubů.

Nasazení těchto pásů má své výhody při malokapacitním, nárazovém používání stroje, nebo při dělení specifických materiálů, zejména vzácných a exotických dřevin. Bimetalový pilový pás na kov má mimořádnou odolnost, houževnatost a tvrdost zubu, která přeřízne i kovové materiály v kmeni jako hřebíky, střepiny, kulky...

Kromě bimetalového pásu na kov rozměru 34 x 1,1 mm je možné použít i speciální bimetalový pás na dřevo o rozměru 34 x 0,9 mm, kde větší rozteč zubů umožňuje produktivní řezání i u velkých průměrů kmenů běžného evropského dřeva.

Modelová řada CTR představuje nejmodernější trendy v konstrukci kmenových pásových pil se zvláštním důrazem na maximální přesnost a dlouhodobou životnost stroje při minimálních vynaložených nákladech.

Stroje jsou koncipovány originálním stavebnicovým způsobem, který umožňuje snadnou výměnu nebo nastavení všech hlavních technologických uzlů a jejich jednotlivých částí. To z dlouhodobého hlediska užívání stroje výrazným způsobem snižuje náklady na údržbu a také zkracuje servisní časy a snižuje tak doby odstávek ve výrobě.

TECHNICKÁ DATA:

• Maximální průměr kmene: 750 mm
• Max. šířka trámu (desky): 640 mm
• Max. zdvih pilového pásu: 660 mm
• Min. výška řezu: 25 mm
• Max. průchod ramenem: 255 mm
• Řezná délka základní sekce: 3,45 m
• Délka prodlužovací sekce: 2,25 m
• Min. délka řezu: 0,75 m
• Motor pilového pásu: 7,5 kW
• Motor pojezdu/zdvihu: 0,18/0,37 kW
• Max. rychlost pokezdu (vpřed/vzad):  15m/min
• Rozměr pilového pásu: 4140x34x1,1mm
• Váha základní verze: 445 kg
• Váha prodlužovací sekce: 70 kg

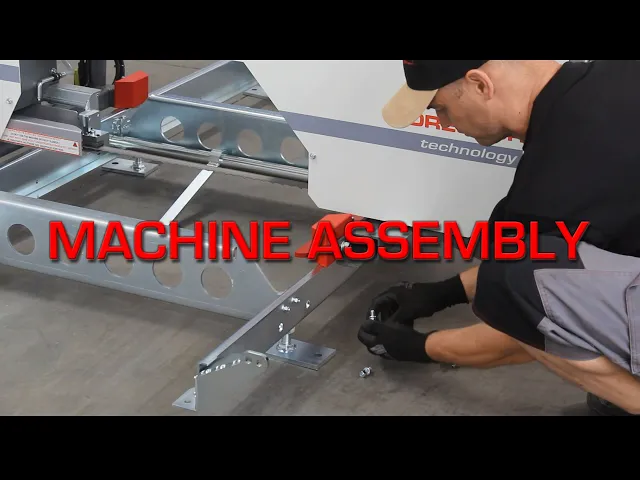

Video
